01Auf die Kante schieben

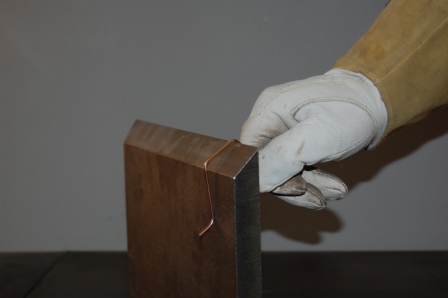

Die Klammer wird auf die vorbereitete Blechkante gesetzt.
01 / POSITIONIEREN
Schweißspaltklammern
Den Abstand vorgeben.
Die Bleche positionieren.
Die Klammern werden vor dem Heften auf die Blechkante geschoben. Ihr Drahtdurchmesser dient als Abstandhalter für den Wurzelspalt zwischen den Bauteilen.
Das Prinzip: Der Spalt wird bereits beim Zusammenbau berücksichtigt – dort, wo die spätere Schweißverbindung entsteht.
Die Anwendung ansehen
| Klammergröße | Blechstärke |
|---|---|
| 2,0 mm | 4–8 mm |
| 2,4 mm | 6–15 mm |
| 3,0 mm | 8–35 mm |
| 4,0 mm | 12–40 mm |
| 5,0 mm | 15–50 mm |
DIE ANWENDUNG
Ein klarer Ablauf.
Direkt am Werkstück.
Die Schweißspaltklammer wird schon beim Positionieren eingesetzt. Diese Aufnahmen zeigen die Vorbereitung; die vollständige technische Schrittfolge finden Sie darunter in der Bedienungsanleitung.
01
02Bauteile positionieren

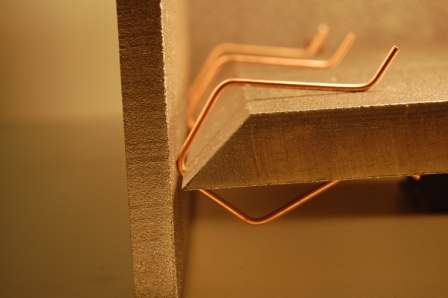

Beim Zusammenbau liegen die Klammern zwischen den Blechen und geben den Abstand vor.

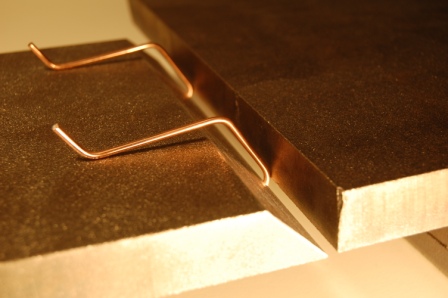

DETAILDie Verbindung vorbereiten
Weitere Handhabung und Wurzelschweißung richten sich nach der Anleitung und der vorgesehenen Schweißanweisung.
ORIGINALUNTERLAGEDie Bedienungsanleitung

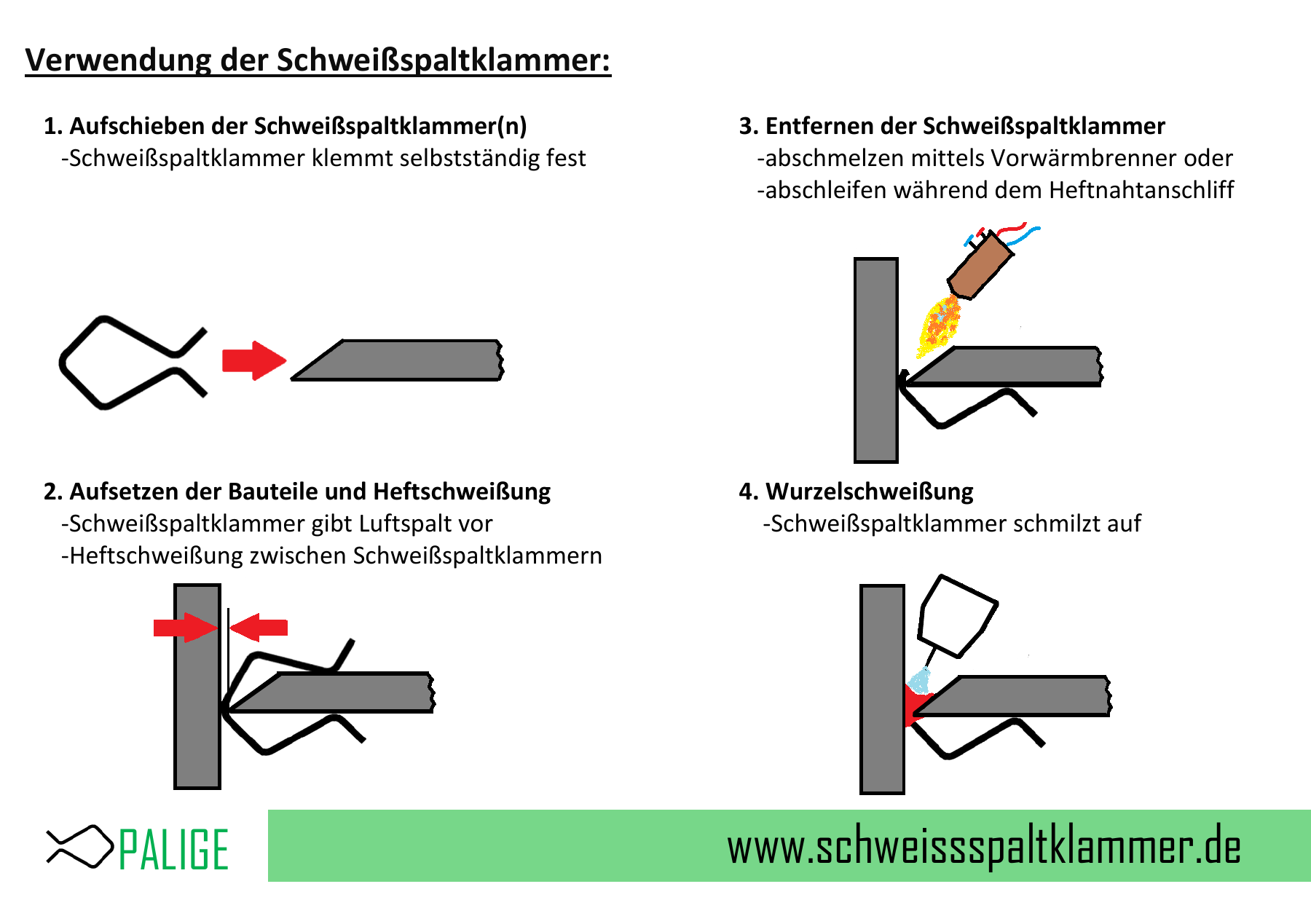

Alle vier technischen Darstellungen auf einen Blick. Zum Vergrößern die Abbildung öffnen.
Die Anleitung ergänzt die betriebliche Schweißanweisung. Werkstoff, Spaltmaß und Verfahren sind für den jeweiligen Einsatz abzustimmen.
DIREKT ZU PALIGE
Die passende Ausführung.
Sie haben Fragen zum Produkt oder benötigen ein Angebot? Nennen Sie uns die gewünschte Ausführung und Stückzahl.
Bestellungen nehmen wir per E-Mail entgegen.
